您當前位置：網站首頁 > 手動閥系列 > j41f46襯氟截止閥
PRODUCTS
j41f46襯氟截止閥

j41f46襯氟截止閥

一、J41F46襯氟截止閥 產品概述 上海霜恒閥門有限公司專業生產的J41F46手動襯氟截止閥，具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短(一般為公稱通徑1/4)等項優點，J41F46手動襯氟截止閥被廣泛應用在石油、化工等管路系統中做截斷介質用，但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕 破壞密封面。閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。 設計標準 GB12233/GB12233 結構長度 GB12221

一、J41F46襯氟截止閥 產品概述

上海霜恒閥門有限公司專業生產的J41F46手動襯氟截止閥，具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短(一般為公稱通徑1/4)等項優點，J41F46手動襯氟截止閥被廣泛應用在石油、化工等管路系統中做截斷介質用，但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕 破壞密封面。閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。

設計標準 GB12233/GB12233

結構長度 GB12221

法蘭標準 JB/T79-94   GB9113.1-26

檢驗試驗 GB/T13927

二、J41F46襯氟截止閥 產品型號和圖片

J41F46襯氟截止閥

三、J41F46襯氟截止閥 零件材料

零件名稱 灰鑄鐵 鑄鋼 不銹耐酸鑄鋼 超低碳不銹耐酸鑄閥
Z C P R PL RL
閥體/端蓋/閘板 HT250 WCB CF8 CF8M CF3 CF3M
閥桿 35 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
襯里/閥座 PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4)
填料/壓蓋 WCB CF8 CF8M CF3 CF3M
填料 PTFE(F4) PTFE(F4) PTFE(F4)
活節螺栓 35 1Cr17Ni2 1Cr17Ni2
閥桿螺母 ZCuAI10Fe3 ZCuAI10Fe3 ZCuAI10Fe3
緊固螺母 45 1Cr17Ni2 1Cr18Ni9Ti
螺母   0Cr18Ni9 0Cr18Ni9
手輪 WCB WCB WCB

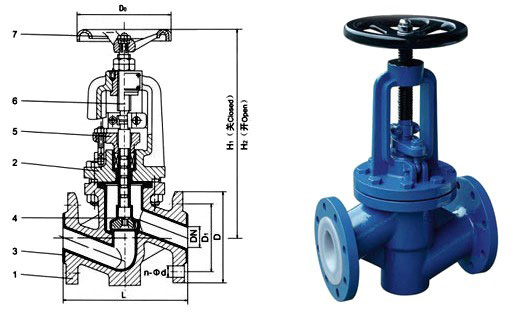

四、J41F46襯氟截止閥 外形尺寸圖

J41F46襯氟截止閥 外形尺寸圖

五、J41F46襯氟截止閥 外形連接尺寸

規格 L D D1 D2 f b n-d D0 H H1
DN NPS 1.6MPa
15   90 95 65 45 2 14 4-14 100 240 265
20   95 105 75 55 2 16 4-14 100 245 270
25 1 100 115 85 65 2 16 4-14 120 250 275
32 1 105 135 100 78 2 18 4-18 120 260 290
40 1 115 145 110 85 3 18 4-18 140 290 325
50 2 125 160 125 100 3 20 4-18 140 300 335
65 2 145 180 145 120 3 20 4-18 160 355 400
80 3 155 195 160 135 3 22 4-18 160 400 450
100 4 175 215 180 155 3 22 8-18 180 455 495
125 5 200 245 210 185 3 24 8-18 180 530 560
150 6 225 280 240 210 3 24 8-23 240 605 650
200 8 275 335 295 265 3 26 8-23 240 650 770
