鍛鋼Y型過濾器
一、鍛鋼Y型過濾器 產品概述
上海霜恒閥門有限公司專業生產的鍛鋼Y型過濾器，適用于高壓工況對管道設備中雜質進行過濾。壓力等級一般從800Lb-1500Lb，連接方式有法蘭、螺紋和焊接。螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓連接，纏繞式墊片(304加柔性石墨制造)或采用金屬環連接密封。
二、鍛鋼Y型過濾器 產品型號和圖片
鍛鋼Y型過濾器
三、鍛鋼Y型過濾器 零件材料
一、鍛鋼Y型過濾器 產品概述
|
上海霜恒閥門有限公司專業生產的鍛鋼Y型過濾器，適用于高壓工況對管道設備中雜質進行過濾。壓力等級一般從800Lb-1500Lb，連接方式有法蘭、螺紋和焊接。螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓連接，纏繞式墊片(304加柔性石墨制造)或采用金屬環連接密封。 |
二、鍛鋼Y型過濾器 產品型號和圖片
|
|
|
鍛鋼Y型過濾器
|
三、鍛鋼Y型過濾器 零件材料
| 序號 | 零件名稱 | A105/F6a | A105/F6工HFS | LF2/304 | F11/F6aHF | F304(L)/304(L) | F316(L)/316(L) | F51/51 |
| 1 | 閥體 | A105 | A105 | LF2 | F11 | F304(L) | F316(L) | F51 |
| 2 | 過濾網 | 304 | 304 | 304 | 304 | 304(L) | 316(L) | 316(L) |
| 3 | 銘牌 | AL | AL | AL | AL | AL | AL | AL |
| 4 | 鉚釘 | H62 | H62 | H62 | H62 | H62 | H62 | H62 |
| 5 | 墊片 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 |
| 6 | 閥蓋 | A105 | A105 | LF2 | F11 | F304(L) | F316(L) | F51 |
| 7 | 螺栓 | B7 | B7 | L7 | B16 | B8(M) | B8(M) | B8M |
四、鍛鋼Y型過濾器 外形尺寸圖
|
|

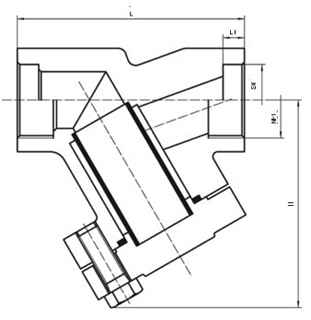

鍛鋼Y型過濾器外形尺寸圖
|
五、鍛鋼Y型過濾器 外形連接尺寸
800LB| 規格(NPS) | R.P | . | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 | 2-1/2 | 3 |
| F.P | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 | 2-1/2 | |
| 結構長度 | L | 98 | 98 | 111 | 120 | 140 | 140 | 170 | 200 | . |
| 中心高度(開) | H | 70 | 70 | 70 | 100 | 110 | 120 | 120 | 150 | . |
| 流道孔徑 | d | 7 | 9 | 13 | 17.5 | 30 | 30 | 35 | 46 | . |
| 重量(Kg) | 2.2 | 2.2 | 2.1 | 4.2 | 8.9 | 8.9 | 10 | 18.6 | . | |
| 規格(NPS) | F.P | 3/8 | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 |
| 結構長度 | L | 98 | 111 | 120 | 140 | 140 | 170 | 200 |
| 中心高度(開) | H | 70 | 70 | 100 | 110 | 120 | 120 | 150 |
| 流道孔徑 | d | 9 | 12 | 15 | 20 | 28 | 32 | 40 |
| 重量(Kg) | 2.1 | 4.2 | 9 | 8.9 | 10 | 18.6 | 20 | |
備注：本過濾器有殼體、排污蓋、濾芯、濾網等組成。網眼總面積是入口管首截面積的3-4倍.
用于管道清除輸送介質:熱水、冷水、蒸汽、壓縮空氣各種機械雜質,特別是鍋爐房循環水泵前均需安此產品,為了清除系統中的機械雜質,使設備和管道免受堵塞和磨損,在額定流速下壓損為0.05-0.1米水柱。
用于各種用汽設備,如:蒸汽儀表、疏水閥,壓縮空氣和各類用汽設備前均需安裝。在額定流速下壓損為0.05-0.2米水柱。
油過濾器該主品濾眼密度有多種。例如:64孔、200孔、300孔/Cm2。用于各種輸油管道上一切設備。例如:油泵、油鍋爐前均需安裝,在額定流速下壓損為0.05-0.1米水柱。
