衛生級襯膠隔膜閥
一、衛生級隔膜閥 產品概述
上海霜恒閥門有限公司專業生產的SEG41W 衛生級隔膜閥專用于控制制藥、飲用食類介質的各類管路或設備上作啟閉及節流用，閥體和膜片的緊密配合提供閥體密封和閥座密封，確保了管道內部和外部環境完全隔絕，所以該閥門適用于無菌過程。
SEG41W 型衛生級隔膜閥開啟和關閉是由閥桿的上下運動來實現，當閥桿處于上位時，球形膜片向上彎曲閥門形成導通狀態，當閥桿由上往下運動時帶動閥芯使膜片彎曲，被迫膜片緊帖閥座區或，關閉了管道。
該閥門可手動操作,也可氣動操作，還可以通過智能控制器控制。
二、衛生級隔膜閥 產品型號和圖片
一、衛生級隔膜閥 產品概述
|
上海霜恒閥門有限公司專業生產的SEG41W 衛生級隔膜閥專用于控制制藥、飲用食類介質的各類管路或設備上作啟閉及節流用，閥體和膜片的緊密配合提供閥體密封和閥座密封，確保了管道內部和外部環境完全隔絕，所以該閥門適用于無菌過程。 |
二、衛生級隔膜閥 產品型號和圖片
|
|
|
衛生級隔膜閥
|
三、衛生級隔膜閥 主要參數
| 部件 | 材質 |
| 閥體 | 304不銹鋼，316不銹鋼 |
| 閥蓋 | 304不銹鋼，316不銹鋼 |
| 閥瓣 | 304不銹鋼，316不銹鋼 |
| 隔膜 | 無毒橡膠 |
| 閥桿 | 304不銹鋼，316不銹鋼 |
| 手輪 | 鑄鐵、不銹鋼 |

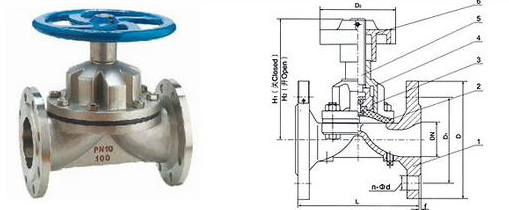

四、衛生級隔膜閥 外形尺寸圖
|
|
衛生級隔膜閥外形尺寸圖
|
五、衛生級隔膜閥 外形連接尺寸
| DN |
公稱壓力 MPa |
工作壓力 MPa |
L mm |
D mm |
D1 mm |
n-Фd mm |
f mm |
H1 mm |
H2 mm |
D0 mm |
| 15 | 1.6 | 1.6 | 108 | 95 | 65 | 4-14 | 2 | 84 | 92 | 66 |
| 20 | 117 | 105 | 75 | 4-14 | 2 | 93 | 105 | 66 | ||
| 25 | 127 | 115 | 85 | 4-14 | 2 | 100 | 112 | 66 | ||
| 32 | 146 | 140 | 100 | 4-18 | 2 | 127 | 144 | 96 | ||
| 40 | 159 | 150 | 110 | 4-18 | 2 | 136 | 156 | 96 | ||
| 50 | 190 | 165 | 125 | 4-18 | 2 | 151 | 177 | 96 | ||
| 65 | 1.0 | 1.0 | 216 | 185 | 145 | 4-18 | 2 | 183 | 213 | 165 |
| 80 | 254 | 200 | 160 | 8-18 | 2 | 190 | 230 | 230 | ||
| 100 | 305 | 220 | 180 | 8-18 | 2 | 242 | 285 | 280 | ||
| 125 | 356 | 250 | 210 | 8-18 | 3 | 285 | 348 | 280 | ||
| 150 | 406 | 285 | 240 | 8-22 | 3 | 353 | 431 | 368 | ||
| 200 | 0.6 | 521 | 340 | 295 | 8-22 | 3 | 445 | 537 | 483 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
