您當前位置：網站首頁 > 手動閥系列 > 堰式襯膠隔膜閥
PRODUCTS
堰式襯膠隔膜閥

堰式襯膠隔膜閥

一、堰式襯膠隔膜閥 產品概述 上海霜恒閥門有限公司專業生產的G41J堰式隔膜閥是一種特殊形式的具有截斷功能的閥門，其啟閉件由鋼質閥瓣與軟質材料（橡膠和氟塑料復合）制成的隔膜組成，并將閥體內腔隔開以達到截斷管內介質之目的。堰式隔膜閥專用于控制腐蝕性介質，閥體內腔表面襯有可供選擇的橡膠和氟塑料。堰式隔膜閥閥體下部腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿，閥瓣等內件與介質完全隔離，由於流道平滑，流阻小，故而可獲得較大的流量。省去填料密封結構，介質的內漏和外漏可同時避免。 二、堰式襯膠隔膜閥 產品型號和圖片

一、堰式襯膠隔膜閥 產品概述

上海霜恒閥門有限公司專業生產的G41J堰式隔膜閥是一種特殊形式的具有截斷功能的閥門，其啟閉件由鋼質閥瓣與軟質材料（橡膠和氟塑料復合）制成的隔膜組成，并將閥體內腔隔開以達到截斷管內介質之目的。堰式隔膜閥專用于控制腐蝕性介質，閥體內腔表面襯有可供選擇的橡膠和氟塑料。堰式隔膜閥閥體下部腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿，閥瓣等內件與介質完全隔離，由於流道平滑，流阻小，故而可獲得較大的流量。省去填料密封結構，介質的內漏和外漏可同時避免。

二、堰式襯膠隔膜閥 產品型號和圖片

堰式襯膠隔膜閥

三、堰式襯膠隔膜閥 主要參數

序號 零件名稱 灰鑄鐵 鑄鋼 不銹耐酸鑄鋼 超低碳不銹耐酸鑄鋼
Z C P R PL RL
1 閥體/閥蓋 HT250 WCB CF8 CF8M CF3 CF3M
2 閥瓣/閥桿 25/2Cr13 2Cr13 F304 F316 F304L F316L
3 襯里/閥座 PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4 隔膜 FEP(F46)/CR（氯丁橡膠）PFA(可溶F4)/FPDM（乙丙橡膠）
5 支架 WCB CF8 CF8
6 閥桿螺母 ZCuAl10Fe3 ZCuAl10Fe3 ZCuAl10Fe3
7 緊固螺栓 35CrMo 1Cr17Ni2 1Cr18Ni9Ti
8 螺母 45 0Cr18Ni9 0Cr18Ni9
9 手輪 鑄鐵/鋼

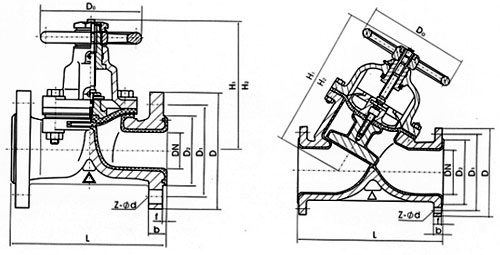

四、堰式襯膠隔膜閥 外形尺寸圖

堰式襯膠隔膜閥外形尺寸圖

五、堰式襯膠隔膜閥 外形連接尺寸

公稱通經 L D D1 D2 f b n-φd D D1 D2 f b
DN(mm) PN1.0MPa
15 125 80 55 40 2 12 4-φ12 95 65 45 2 14
20 135 90 65 50 2 14 4-φ12 105 75 55 2 16
25 145 100 75 60 2 14 4-φ12 115 85 65 2 16
32 160 120 90 70 2 16 4-φ14 135 100 78 2 18
40 180 130 100 80 3 16 4-φ14 145 110 85 3 18
50 210 140 110 90 3 16 4-φ14 160 125 100 3 20
65 250 160 130 110 3 16 4-φ14 180 145 120 3 20
80 300 185 150 125 3 18 4-φ18 195 160 135 3 22
100 350 205 170 145 3 18 4-φ18 215 180 155 3 22
125 400 235 200 175 3 20 8-φ18 245 210 185 3 24
150 460 260 225 200 3 20 8-φ18 280 240 210 3 24
200 570 315 280 255 3 22 8-φ18 335 295 265 3 26


注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
