您當前位置：網站首頁 > 調節閥系列 > 氣動活塞式調節閥
PRODUCTS
氣動活塞式調節閥

氣動活塞式調節閥

一、氣動活塞式調節閥 產品概述 霜恒公司生產的的ZJHSP/M氣系列氣動活塞式調節閥是由ZSA(B)型彈簧活塞式執行機構和精小型單座(套筒)閥體組成，結構更輕小，推力更大，但靈敏度稍差。氣動活塞式調節閥配用電-氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制。 氣動活塞式調節閥廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值氣。 氣動活塞式調節閥閥芯采用平衡式結構，許用壓差大，抗振性好，噪聲低、穩定性好，裝拆簡便，選擇不同的彈簧范圍可得需要的許用壓差。 氣動活塞式調節閥應用于要求噪音低，工作壓差大或安裝位置受限制及要求響應速度快的工業銷售過程自控

一、氣動活塞式調節閥 產品概述

霜恒公司生產的的ZJHSP/M氣系列氣動活塞式調節閥是由ZSA(B)型彈簧活塞式執行機構和精小型單座(套筒)閥體組成，結構更輕小，推力更大，但靈敏度稍差。氣動活塞式調節閥配用電-氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制。
氣動活塞式調節閥廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值氣。
氣動活塞式調節閥閥芯采用平衡式結構，許用壓差大，抗振性好，噪聲低、穩定性好，裝拆簡便，選擇不同的彈簧范圍可得需要的許用壓差。
氣動活塞式調節閥應用于要求噪音低，工作壓差大或安裝位置受限制及要求響應速度快的工業銷售過程自控系統中 。

ZJHSP/M氣動活塞式調節閥

二、氣動活塞式調節閥 主要技術參數

1、閥體

閥體形式 直通鑄造球型閥
公稱通徑 DN20～200mm
公稱壓力 PN1.6、2.5、4.0、6.4
法蘭標準 GB/T9113、 JB/T79、HG20594及其他標準
連接形式 法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以?xún)?
閥蓋形式 標準型-17～+250℃、高溫型+250～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥體材料 鑄鋼(WCB)、不銹鋼(CF8、CF8M、CF3、CF3M)、鉻鉬鋼、鑄鋼襯四氟(WCB+F46)

2、閥內件

閥芯形式 單座柱塞型閥芯
流量特性 線性、等百分比
閥芯材料 不銹鋼 (304、304L、316、316L)

3、執行機構及附件、作用形式

執行器型式 ZSA/B、ZSN型氣動活塞式執行機構
執行器型號 ZSA/B-2P ZSA/B-3P ZSA/B-4P ZSA/B-5P ZSA/B-6P
氣缸直徑 125 160 200 250 320
行程 10、16 16、25 25、40 50、60 60、100
彈簧范圍(KPa) 氣關式：40～200，氣關式80～240，100～200，200～350，350～500
供氣壓力(MPa) ZSA，ZSN為0.4-0.6;ZS-P：氣開比彈簧范圍上限大0.05
氣關按上限+下限+0.05
可配附件 定位器、空氣過濾減壓器、保位閥、手輪機構等
作用形式 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

三、氣動活塞式調節閥 主要性能指標

項目 指標值 項目 帶定位器
基本誤差% 1.0 始終點偏差值% 氣開 始點 1.0
終點
回差% 1.0 氣關 始點 1.0
死區% 0.4 終點
額定行程偏差% 2.5 允許泄漏量L/h 閥額定容量

四、氣動活塞式調節閥 額定流量系數Kv、允許壓差

公稱通徑 DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑 dN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數KV 單座 11 17 27.5 44 69 110 176 275 440 630 1000 1600
套筒 10 16 25 40 63 100 155 250 370 580 900 1300
允許壓差(MPa) 單座 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.1
套筒 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
額定行程 16 25 40 60 100
執行器型號 ZSA/B-2P ZSA/B-3P ZSA/B-4P ZSA/B-5P ZSA/B-6P

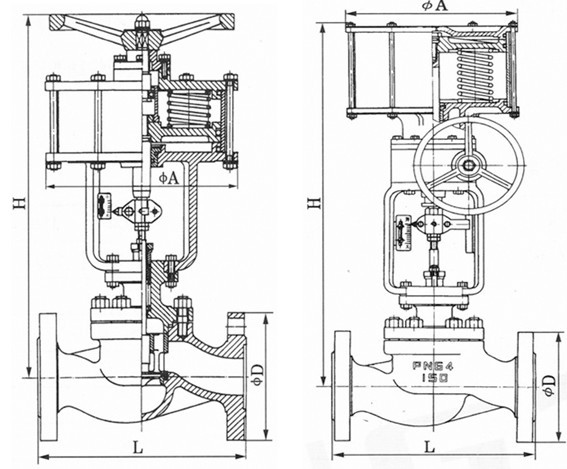

五、氣動活塞式調節閥 主要外形圖

ZJHSP/M氣動活塞式調節閥 外形尺寸圖

六、氣動活塞式調節閥 主要連接尺寸

公稱通徑DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 184 200 222 254 276 298 352 410 451 550 640 880
PN40 197 200 235 267 292 317 368 425 473 640 760 910
PN64 200 210 251 286 311 337 394 440 508 670 810 950
H PN16/25 57.5 75 75 85.5 92.5 100 110 142.5 158 170 195 230
PN40 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5 205 245
PN64 40 85 85 90 102.5 107.5 125 172.5 195 207.5 230 260
H1 396 428 428 436 415 464 507 690 840 632 725 882
H2 290 290 325 325 440 440 440 590 590 590 640 640
H3 180 180 180 180 236 236 236 310 310 310 380 380
L1 280 280 280 280 350 350 350 475 475 475 560 560
A 148 148 185 185 232 232 232 283 283 283 283 283
C 220 220 220 220 270 270 270 320 320 320 400 400

注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。


相關名稱：氣動活塞式調節閥,ZJHSP/M氣動調節閥
