您當前位置:網站首頁 > 手動閥系列 > 襯氟放料閥
PRODUCTS
襯氟放料閥

襯氟放料閥

一、襯氟放料閥 產品概述 上海霜恒專業生產的FL41F46襯氟上展、下展式放料閥主要用于反應釜、儲罐和其他容器的底部排料,借助于底部法蘭焊接于儲罐和其他的底部,因此消除工藝介質通常在容器出口的殘留現象,閥體內腔裝有耐沖刷、耐腐蝕的密封圈,在開啟瞬間,可以保護閥體不被介質沖刷、腐蝕,由于閥體閥芯閥桿都全部襯氟,所有接液部分都不會(huì )接觸到金屬材料,所有可以適用于大部分的強腐蝕介質。同時,采取短行程閥瓣的設計,在化工、石油、冶金、制藥、農藥、染料、食品加工等行業廣泛使用。各種操作方式,例如,手動,氣動(彈簧復位式、雙作用式、帶手輪和不帶手輪),電動,液動,齒輪等。 二、襯

一、襯氟放料閥 產品概述

上海霜恒專業生產的FL41F46襯氟上展、下展式放料閥主要用于反應釜、儲罐和其他容器的底部排料,借助于底部法蘭焊接于儲罐和其他的底部,因此消除工藝介質通常在容器出口的殘留現象,閥體內腔裝有耐沖刷、耐腐蝕的密封圈,在開啟瞬間,可以保護閥體不被介質沖刷、腐蝕,由于閥體閥芯閥桿都全部襯氟,所有接液部分都不會(huì )接觸到金屬材料,所有可以適用于大部分的強腐蝕介質。同時,采取短行程閥瓣的設計,在化工、石油、冶金、制藥、農藥、染料、食品加工等行業廣泛使用。各種操作方式,例如,手動,氣動(彈簧復位式、雙作用式、帶手輪和不帶手輪),電動,液動,齒輪等。

二、襯氟放料閥 產品型號和圖片

襯氟放料閥

三、襯氟放料閥 主要參數

零件名稱 ZGICr18Ni9Tit系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12M02Ti系列 ZG00Cr17Ni14M02系列 WCB系列
閥體/閥蓋 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12M02Ti ZG00Cr17Ni14M02 WCB+F46
閥桿 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12M02Ti ZG00Cr17Ni14M02 WCB+F46
閥瓣 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12M02Ti ZG00Cr17Ni14M02 WCB+F46
墊片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE 石墨+304
螺柱 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA
螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45

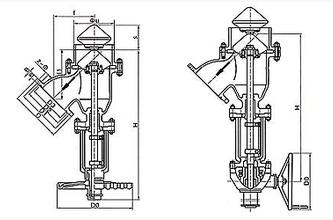

四、襯氟放料閥 外形尺寸圖

襯氟放料閥外形尺寸圖

五、襯氟放料閥 外形連接尺寸

DN 上法蘭 上法蘭 下法蘭 密封座
D1 D2 D3 D4 D5 D6
25 115 80 115 85
32 135 100 135 100
40 145 110 145 110 80 60
50 165 125 165 125 85 70
65 180 145 180 145 130 85
80 192 160 192 160 135 95
100 215 180 215 180 160 130
125 245 210 245 210 160 140
150 280 240 280 240 185 165
200 335 295 335 295


注:表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化,請咨詢公司技術部門索取最新數據。
