您當前位置：網站首頁 > 手動閥系列 > j45j直流襯膠截止閥
PRODUCTS
j45j直流襯膠截止閥

j45j直流襯膠截止閥

一、直流襯膠截止閥 產品概述 上海霜恒專業生產的J45J直流式襯膠截止閥具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通徑1/4）等項優點，被廣泛應用在石油、化工等管路系統中做截斷介質用，但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕，破壞密封面。直流襯膠截止閥的閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。 二、直流襯膠截止閥 產品型號和圖片

一、直流襯膠截止閥 產品概述

上海霜恒專業生產的J45J直流式襯膠截止閥具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通徑1/4）等項優點，被廣泛應用在石油、化工等管路系統中做截斷介質用，但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕，破壞密封面。直流襯膠截止閥的閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。

二、直流襯膠截止閥 產品型號和圖片

直流襯膠截止閥

三、直流襯膠截止閥 主要參數


零件名稱 灰鑄鐵 鑄鋼 不銹耐酸鑄鋼 超低碳不銹耐酸鑄閥
Z C P R PL RL
閥體/端蓋/閘板 HT250 WCB CF8 CF8M CF3 CF3M
閥桿 35 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
襯里/閥座 襯硬橡膠（NR）FEP（F46）　PCTFE（F3）PFA（可溶性聚四氟乙烯）
填料/壓蓋 WCB CF8 CF8M CF3 CF3M
填料 PTFE（F4） PTFE（F4） PTFE（F4）
活節螺栓 35 1Cr17Ni2 1Cr17Ni2
閥桿螺母 ZCuAI10Fe3 ZCuAI10Fe3 ZCuAI10Fe3
緊固螺母 45 1Cr17Ni2 1Cr18Ni9Ti
螺母   0Cr18Ni9 0Cr18Ni9
手輪 WCB WCB WCB

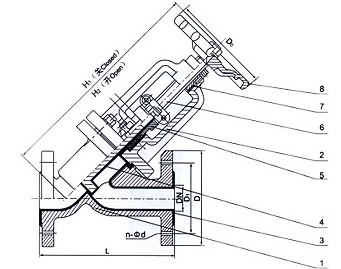

四、直流襯膠截止閥 外形尺寸圖

直流襯膠截止閥外形尺寸圖

五、直流襯膠截止閥 外形連接尺寸

公稱通徑 標準值 參考值
DN（mm） L D D1 D2 f b Z-Фd D0 H1 H2 WT（Kg）
PN1.0MPa
15 130 95 65 45 2 14 4-Ф14 100 165 180 6.5
20 150 105 75 55 2 16 4-Ф14 100 195 215 7
25 160 115 85 65 2 16 4-Ф14 120 210 235 7.8
32 180 135 100 78 2 18 4-Ф18 140 215 245 11
40 200 145 110 85 3 18 4-Ф18 140 260 295 13
50 230 160 125 100 3 20 4-Ф18 160 300 345 15
65 290 180 145 120 3 20 4-Ф18 180 320 380 23
80 310 195 160 135 3 22 4-Ф18 240 390 465 38
100 350 215 180 155 3 22 8-Ф18 240 450 540 42
125 400 245 210 185 3 24 8-Ф18 280 460 570 55
150 480 380 240 210 3 24 8-Ф23 320 530 665 77
200 600 335 295 265 3 26 8-Ф23 360 600 790 135
250 730 390 350 320 3 28 12-Ф23 400 720 940 220


注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
