您當前位置：網站首頁 > 手動閥系列 > gl41j襯膠Y型過濾器
PRODUCTS
gl41j襯膠Y型過濾器

gl41j襯膠Y型過濾器

一、襯膠Y型過濾器 產品概述  上海霜恒專業生產的GL41J襯膠Y型過濾器，因為內部全襯耐腐蝕橡膠，可以用來清除腐蝕性介質中的雜質，保護泵、閥門及其它設備的正常使用。一般通水網為20-60目/cm2，通氣網為40-100目/cm2，通油網為100-480目/cm2，可根據介質相應配置。內襯材料可以根據需要選擇丁晴橡膠、三元乙丙橡膠、氟橡膠等等。法蘭尺寸PN1.0MPa按GB9115.8-88標準，PN1.6MPa按GB9113.3-88標準，PN2.5MPa按GB9113.4-88標準。 二、襯膠Y型過濾器 產品型號和圖片

一、襯膠Y型過濾器 產品概述

 上海霜恒專業生產的GL41J襯膠Y型過濾器，因為內部全襯耐腐蝕橡膠，可以用來清除腐蝕性介質中的雜質，保護泵、閥門及其它設備的正常使用。一般通水網為20-60目/cm2，通氣網為40-100目/cm2，通油網為100-480目/cm2，可根據介質相應配置。內襯材料可以根據需要選擇丁晴橡膠、三元乙丙橡膠、氟橡膠等等。法蘭尺寸PN1.0MPa按GB9115.8-88標準，PN1.6MPa按GB9113.3-88標準，PN2.5MPa按GB9113.4-88標準。

二、襯膠Y型過濾器 產品型號和圖片

襯膠Y型過濾器

三、襯膠Y型過濾器 主要參數


序號 零件名稱 灰鑄鐵 碳鋼
Z C
1 閥體、閥蓋 HT250/A 126 WCB/A216 WCB
2 過濾網 PTFE(F4)
3 螺栓 /螺母 35/45、A193 B7/A194
4 襯里層 丁晴橡膠、三元乙丙橡膠、氟橡膠

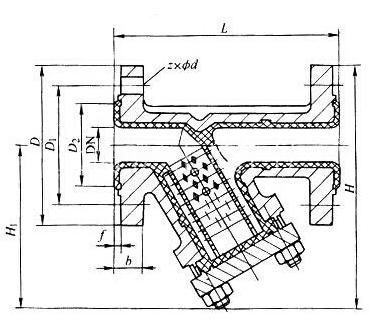

四、襯膠Y型過濾器 外形尺寸圖

襯膠Y型過濾器外形尺寸圖

五、襯膠Y型過濾器 外形連接尺寸

公稱通徑 GL41J-10/16型過濾器
DN
(mm) 		NPS
(in) 		L D D1 D2 b f H1 H Z-φd 重量
PNl.0～2.5(MPa)
20 3/4 150 105 75 55 16 2 70 122 4-14 3.3
25 1 160 115 85 65 16 2 78 135 4-14 4.2
32 11/4 190 135 100 78 18 2 86 154 4-18 6.6
40 11/2 200 145 110 85 18 3 92 164 4-18 7.3
50 2 230 160 125 100 20 3 102 182 4-18 12
65 21/2 250 180 145 120 20 3 115 205 4-18 16
80 3 280 195 160 135 22 3 135 232 8-18 23
100 4 320 215 180 155 24 3 156 263 8-18 32
125 5 400 245 21O 185 26 3 248 370 8-18 39
150 6 500 280 240 210 28 3 285 425 8-23 52
200 8 600 335 295 265 30 3 362 530 8-23 89


注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
