電動法蘭球閥

電動法蘭球閥

一、電動法蘭球閥 產品概述 霜恒牌電動法蘭球閥采用CHR電動執行器及球閥組成。執行器與閥門采用直聯方式，外形精巧美觀。電動法蘭球閥可采用多種閥座，常溫型采用四氟密封，高溫型可采用對位聚苯或金屬硬密封，具有磨擦系數低、操作力矩小、泄露量最高可達零泄露等優點，多種閥座材料可供選擇，適應范圍更廣。電動法蘭球閥根據結構可分為電動硬密封球閥和電動軟密封球閥兩種。電動法蘭球閥配用的CHR系列執行機構可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控制信號，根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，以實現與執行機構配套的閥門或其他裝置開度的精確定位，同時輸出4～20mA

一、電動法蘭球閥 產品概述

霜恒牌電動法蘭球閥采用CHR電動執行器及球閥組成。執行器與閥門采用直聯方式，外形精巧美觀。電動法蘭球閥可采用多種閥座，常溫型采用四氟密封，高溫型可采用對位聚苯或金屬硬密封，具有磨擦系數低、操作力矩小、泄露量最高可達零泄露等優點，多種閥座材料可供選擇，適應范圍更廣。電動法蘭球閥根據結構可分為電動硬密封球閥和電動軟密封球閥兩種。電動法蘭球閥配用的CHR系列執行機構可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控制信號，根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，以實現與執行機構配套的閥門或其他裝置開度的精確定位，同時輸出4～20mADC的位置反饋信號。
該電動法蘭球閥特別適用于介質是粘稠、含顆粒、纖維性質的場合，目前電動法蘭球閥廣泛應用與石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。

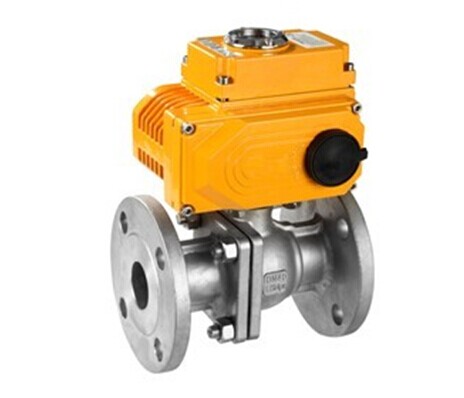

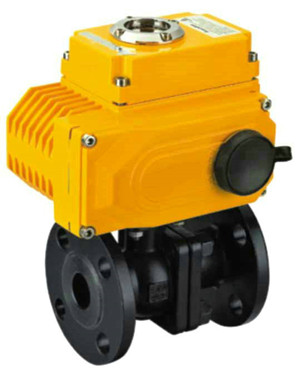

Q941電動法蘭球閥

三、電動法蘭球閥 主要技術參數

1、閥體

閥體形式 直通鑄造球閥
公稱通徑 DN15～300mm
公稱壓力 PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K
法蘭標準 GB/T9113、 JB/T79、HG20594及其他標準
連接形式 法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(錐螺紋、管螺紋)
閥蓋形式 整體式
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨
閥體材料 鑄鋼(WCB)、不銹鋼(CF8、CF8M、CF3、CF3M)、鉻鉬鋼、WCB+F46

2、閥內件

閥芯形式 O型球體閥芯+電子拋光
流量特性 近似快開特性
閥芯材料 不銹鋼(CF8、CF8M、CF3、CF3M)+氮化處理

3、執行器

執行器型號 CHR、3810R、DZW、HQ、PSQ
主要技術參數 電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
防護等級：相當IP65(或IP67)、隔爆標志：ExdⅡBT4(CT5)、手操功能：手柄、手輪
環境溫度：-25～+70℃、環境濕度：≤95%

三、電動法蘭球閥 主要性能規范

公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數KV 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359
允許壓差(MPa) ≤ 公稱壓力
動作范圍 0～90°
泄露量Q 按GB/T4213-92，小于額定KV0.01%
基本誤差 ±1%
回差 ±1%
死區 ≤1%(可調)
可調范圍 250：1 350：1

三、電動法蘭球閥 主要零件材料

1 左閥體 WCB、CF8、CF8M、CF3M
2 右閥體 WCB、CF8、CF8M、CF3M
3 閥座 PEFE、PPL、304、316
4 球體 2Cr13、304、316
5 閥桿 2Cr13、304、316
6 密封填料 PTFE/柔性石墨
7 填料壓蓋 WCB、CF8、CF8M、CF3M
8 聯軸器 Q235A
9 執行器 配置執行器不同，材質也不相同

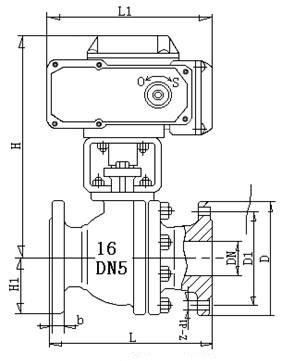

四、電動法蘭球閥 外形尺寸圖



Q941電動法蘭球閥 (配CHQ)
Q941電動法蘭球閥 (配CHR)

五、電動法蘭球閥 外形連接尺寸

公稱通徑DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 140 150 165 180 200 220 250 280 320 360 400 630 750
H 44.5 49 55 65 65 75 90 95 115 127 140 172.5 310 350
H1、H3、A、A2 根據所配氣動執行機構而定
PN1.6MPa法蘭連接尺寸
D 95 105 115 140 150 165 185 200 220 250 285 340 405 460
D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410
D2 46 56 65 76 84 99 118 132 156 184 211 266 319 370
n-Φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26
PN2.5MPa法蘭連接尺寸
D 95 105 115 140 150 165 185 200 235 270 300 360 425 485
D1 65 75 85 100 110 125 145 160 190 220 250 310 370 430
D2 46 56 65 76 84 99 118 132 156 184 211 274 330 389
n-Φd 4-14 4-14 4-14 4-18 4-18 4-18 8-18 8-18 8-22 8-26 8-26 12-26 12-30 16-30
PN4.0MPa法蘭連接尺寸
D 95 105 115 140 150 165 185 200 235 270 300 375 450 515
D1 65 75 85 100 110 125 145 160 190 220 250 320 385 450
D6 40 51 58 66 76 88 110 121 150 176 204 260 313 364
n-Φd 4-14 4-14 4-14 4-18 4-18 4-18 8-18 8-18 8-22 8-26 8-26 12-30 12-22 16-33
PN6.3MPa法蘭連接尺寸
D 105 130 140 155 170 180 205 215 250 295 345 415 470 530
D1 75 90 100 110 125 135 160 170 200 240 280 345 400 460
D6 40 51 58 66 76 88 110 121 150 176 204 260 313 364
n-Φd 4-14 4-18 4-18 4-22 4-22 4-22 8-22 8-22 8-26 8-30 8-33 12-36 12-36 16-36

注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
