您當前位置：網站首頁 > 電動閥系列 > 電動通風蝶閥
PRODUCTS
電動通風蝶閥

電動通風蝶閥

一、電動通風蝶閥 產品概述 本公司經營的D941W電動通風蝶閥由角行程電動執行器和通風蝶閥組成，它與電動單元組合儀表配合使用。電動通風蝶閥亦可配置調節型電動執行器，執行機構內有伺服系弘，無須另配伺服放大器。執行機構可根據用戶要求配置UNIC、PSQ、HQ、CH等型號電子式電執行機構。電動通風蝶閥具有結構簡單、口徑大、重量輕、操作方便等優點。電動通風蝶閥廣泛應用于冶金、電站石油、化工等部門。適用介質，煤氣、含塵氣體、煙道氣等。 其主要特點如下： 1、采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。 2、內無連桿、螺栓等、工作可

一、電動通風蝶閥 產品概述

本公司經營的D941W電動通風蝶閥由角行程電動執行器和通風蝶閥組成，它與電動單元組合儀表配合使用。電動通風蝶閥亦可配置調節型電動執行器，執行機構內有伺服系弘，無須另配伺服放大器。執行機構可根據用戶要求配置UNIC、PSQ、HQ、CH等型號電子式電執行機構。電動通風蝶閥具有結構簡單、口徑大、重量輕、操作方便等優點。電動通風蝶閥廣泛應用于冶金、電站石油、化工等部門。適用介質，煤氣、含塵氣體、煙道氣等。 其主要特點如下：
1、采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。
2、內無連桿、螺栓等、工作可靠、使用壽命長?？梢远喙の话惭b，不受介質流向影響。

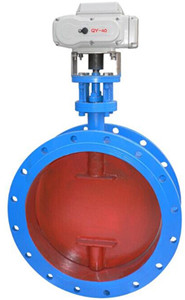

D941W電動通風蝶閥

二、電動通風蝶閥 主要技術參數

閥體形式 鋼板焊接閥
公稱通徑 DN50～1000mm
公稱壓力 PN0.25、0.6、1.0 MPa
法蘭標準 JB、ANSI、GB、HG、JIS等
連接形式 法蘭式、對夾式
壓蓋型式 壓板壓緊式
密封填料 V型聚四氟乙烯填料、柔性石墨填料
閥板形式 蝶形
流量特性 開關型(線性)、調節型(近似等百分比)
執行器型號 381R、CH、PSQ、NA、HQ
主要技術參數 電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
環境溫度：-25～+70℃、環境濕度：≤95%

三、電動通風蝶閥 主要性能指標

項目 指標值
基本誤差% ±2.5
回差% 2.0
死區% 3.0
始終點偏差% ±2.5
額定行程偏差% +2.5
允許泄漏量1/h 2×10-2×閥額定容量

四、電動通風蝶閥 主要零件材料

閥體、底座 HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti
蝶板 HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti
閥桿 2Cr13、不銹鋼
填料 V型聚四氟乙烯填料、柔性石墨填料

五、電動通風蝶閥 主要外形圖


電動通風蝶閥 (配CH執行器)

六、電動通風蝶閥 主要連接尺寸

公稱通徑DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
L 90 90 100 115 130 140 150 250 270 290 310 330 350 390 430 470 500 550
H 63 70 83 105 115 137 164 206 230 248 289 320 343 413 478 525 585 640
H1 根據閥門所需力矩而定，配置電動執行器不同，外形尺寸也不相同，詳情請咨詢公司技術部！
H2
A
A1
D 140 160 190 210 240 265 320 375 440 490 540 595 645 755 860 975 10755 1175
D1 110 130 150 170 200 225 280 335 395 445 495 550 600 705 810 920 1020 1120
n-φd 4-14 4-14 4-18 4-18 8-18 8-18 12-18 12-22 12-22 16-22 16-22 20-22 20-26 24-26 24-30 24-30 24-30 28-30

注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
