您當前位置：網站首頁 > 電動閥系列 > D971F46電動襯氟蝶閥
PRODUCTS
D971F46電動襯氟蝶閥

D971F46電動襯氟蝶閥

一、電動襯氟蝶閥 產品概述 本公司生產的霜恒牌電動襯氟蝶閥是由電動執行器及襯氟蝶閥閥體組成，蝶閥是用閥桿一起轉動的蝶板作啟閉件，用以實現閥門的開啟，關閉與調節。電動襯氟蝶閥是在過流部件、閥體、蝶板、閥桿上采用襯里技術襯里較厚的高分子材料，防腐蝕性能優良，耐腐蝕電動蝶閥可適用于任何濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質,是化工、石油、醫藥、食品、鋼鐵冶煉、造紙、水電等系統的氣體、液體、半流體的管路和容器上作截流和調節設備使用的理想產品，并可取代閘閥、截止閥和其它類型的切斷、調節閥門。 本廠生產的電動襯氟蝶閥，具有耐腐蝕、無泄漏、壽命長等優點。 電動襯氟蝶閥適用于濃硫酸、鹽酸、硝酸、氫氟酸及各種有機酸、

一、電動襯氟蝶閥 產品概述

本公司生產的霜恒牌電動襯氟蝶閥是由電動執行器及襯氟蝶閥閥體組成，蝶閥是用閥桿一起轉動的蝶板作啟閉件，用以實現閥門的開啟，關閉與調節。電動襯氟蝶閥是在過流部件、閥體、蝶板、閥桿上采用襯里技術襯里較厚的高分子材料，防腐蝕性能優良，耐腐蝕電動蝶閥可適用于任何濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質,是化工、石油、醫藥、食品、鋼鐵冶煉、造紙、水電等系統的氣體、液體、半流體的管路和容器上作截流和調節設備使用的理想產品，并可取代閘閥、截止閥和其它類型的切斷、調節閥門。
本廠生產的電動襯氟蝶閥，具有耐腐蝕、無泄漏、壽命長等優點。 電動襯氟蝶閥適用于濃硫酸、鹽酸、硝酸、氫氟酸及各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。

D971F46電動襯氟蝶閥

二、電動襯氟蝶閥 主要技術參數

閥體形式 直通鑄造閥
公稱通徑 DN50～1000mm
公稱壓力 PN1.0、1.6 MPa
法蘭標準 JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
連接形式 法蘭式、對夾式
閥蓋形式 一體式
壓蓋型式 壓板壓緊式
密封填料 V型聚四氟乙烯填料、柔性石墨填料

三、電動襯氟蝶閥 性能指標

公稱通徑DN(mm) 50～1000
允許壓差(MPa) ≤ 公稱壓力
動作范圍 0～90°
泄露量 零泄露
基本誤差 ±2.5%
回差 ±2.5%
死區 1% (可調)

四、電動襯氟蝶閥 執行器參數及特點

電源電壓 AC220/380V，50/60Hz
輸出力矩 50N·M～2000N·M
動作范圍 0～90° 0～360°
動作時間 15秒/30秒/60秒
保護裝置 過熱保護
環境溫度 -30°～60°
手動操作 同附帶手柄操作
限位 電氣、機械二重限位
防護等級 相當于IP-65
防爆等級 ExdII BT4；特殊要求可定制ExdII BT6
位置測量 可選裝開關或電位計
驅動電機 8W/E
進線接口 PE1/2〞進線線鎖

執行器特點：
1.功能強勁:智能型、調節型、開關式。
2.體積小巧：體積僅相當于同類產品的35%左右。
3.使用方便：采用單相電源，接線簡單；采用獨創(chuàng )的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
4.保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
5.智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和精確定位。

五、電動襯氟蝶閥 零件材料

閥體、底座 球墨鑄鋼、鑄鋼、不銹鋼、全襯氟
蝶板 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料、全襯氟
密封圈 各種橡膠、聚四氟
閥桿 2Cr13、不銹鋼、全襯氟
填料 V型聚四氟乙烯填料、柔性石墨填料

六、電動襯氟蝶閥 主要外形圖

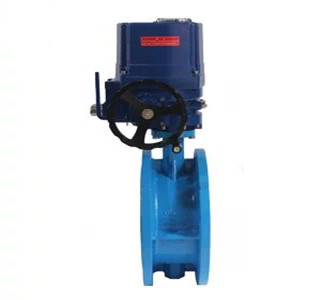

電動襯氟蝶閥 (法蘭式連接)

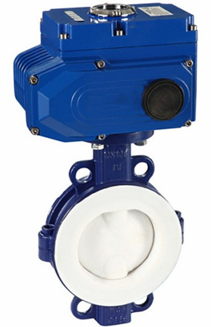

電動襯氟蝶閥 (對夾式連接)

七、電動襯氟蝶閥 主要外形尺寸

公稱通徑 結構長度
(標準值) 		外形尺寸(參考值) 連接尺寸(標準值)
0.6MPa 1.0MPa 1.6MPa
毫米 英寸 L H H0 A B D0 n-φd D0 n-φd D0 n-φd
50 2 43 63 438 125 125 110 4-14 125 4-18 125 4-18
65 21/2 46 70 453 125 125 130 4-14 145 4-18 145 4-18
80 3 46 83 478 125 125 150 4-18 160 8-18 160 8-18
100 4 52 105 519 125 125 170 4-18 180 8-18 180 8-18
125 5 56 115 713 325 245 200 8-18 210 8-18 210 8-18
150 6 56 137 749 325 245 225 8-18 240 8-22 240 8-22
200 8 60 164 843 325 245 280 8-18 295 8-22 295 12-22
250 10 68 206 947 363 313 335 12-18 350 12-22 355 12-26
300 12 78 230 1013 363 313 395 12-22 400 12-22 410 12-26
350 14 78 248 1046 363 313 445 12-22 460 16-22 470 16-26
400 16 102 289 1135 363 313 495 16-22 515 16-26 525 16-30
450 18 114 320 1328 465 439 550 16-22 565 20-26 585 20-30
500 20 127 343 1226 546 431 600 20-22 620 20-26 650 20-33
600 24 154 413 1394 546 556 705 20-26 725 20-30 770 20-36
700 28 165 478 1534 546 556 810 24-26 840 24-30 840 24-36
800 32 190 525 1659 546 556 920 24-30 950 24-33 950 24-39
900 36 203 585 1748 617 706 1020 24-30 1050 28-33 1050 28-39
1000 40 216 640 1805 632 706 1120 28-30 1160 28-36 1170 28-42
1200 48 254 755 2035 632 706 1340 32-33 1380 32-39 1390 32-48
1400 56 279 910 2310 790 1338 1560 36-36 1590 36-42 1590 36-48
1600 64 318 1030 2845 868 1476 1760 40-36 1820 40-48 1820 40-56
1800 72 356 1140 3060 868 1476 1970 44-39 2020 44-48 2020 44-56
2000 80 406 1250 3350 965 1600 2180 48-42 2230 48-48 2230 48-62

注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
